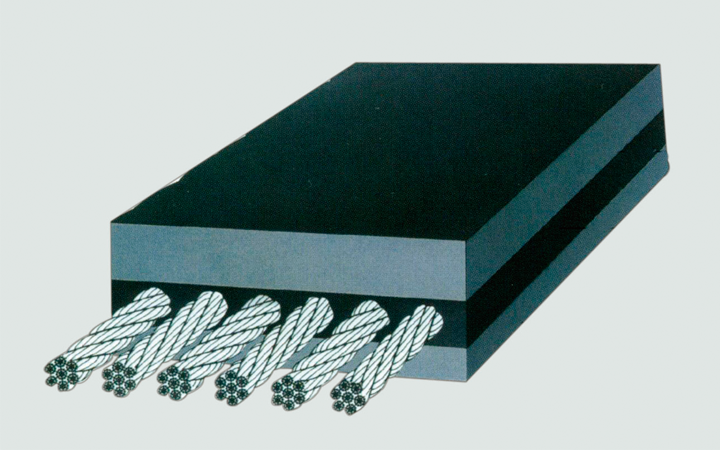

普通钢丝绳芯输送带

结构：采用开放式钢丝绳，其具有与胶料的粘合强度比一般钢丝绳高的优点。主要规格有K6x7+IWS（7×7）； K6x19+IWS（7×19）；K6x19W+IWS（7×19）。
特点：拉伸强度大，抗冲击好，寿命长，使用伸长小，成槽性好，耐曲挠性好适于长距离，大运程，高速度输送物料。
用途：广泛用于煤炭、矿山、港口、冶金、电力、化工等领域输送物料。
品种：按覆盖胶性能可分为：普通型、阻燃型、难燃型等品种。
订货须知：钢丝绳芯输送带订货时需标明：带长、带宽、规格型号、覆盖层性能。如果覆盖胶厚度有变化，需要标出覆盖胶厚度。
钢丝绳芯输送带m2计算方法： m2 = 带宽（mm)×【绳径（mm)+上覆盖层厚度（mm)+下覆盖层厚度(mm)】/1.5(mm)×带长（m)
如：钢丝绳芯阻燃输送带500m ST/S1000 1200 φ4.0-6.0-6.0。平方米=1.2m x【（4.0mm+6.0mm+6.0mm）/1.5mm】x500m=6400m2

主要特点

钢丝绳芯输送带技术参数（GB/T 9770）

项目	St 630	St 800	St 1000	St 1250	St 1600	St 2000	St 2500	St 3150	St 3500	St 4000	St 4500	St 5000	St 5400
纵向拉伸强度，N/mm	630	800	1000	1250	1600	2000	2500	3150	3500	4000	4500	5000	5400
钢丝绳最大公称直径，mm	3.0	3.5	4.0	4.5	5.0	6.0	7.2	8.1	8.6	8.9	9.7	10.9	11.3
钢丝绳间距，1.5mm	10	10	12	12	12	12	15	15	15	15	16	17	17
上覆盖层厚度，mm	5	5	6	6	6	8	8	8	8	8	8	8.5	9
下覆盖层厚度，mm	5	5	6	6	6	6	6	8	8	8	8	8.5	9
宽度规格 mm	钢丝绳根数
800	75	75	63	63	63	63	50	50	50
1000	95	95	79	79	79	79	64	64	64	64	59	55	55
1200	113	113	94	94	94	94	76	76	77	77	71	66	66
1400	133	133	111	111	111	111	89	89	90	90	84	78	78
1600	151	151	126	126	126	126	101	101	104	104	96	90	90
1800		171	143	143	143	143	114	114	117	117	109	102	102
2000			159	159	159	159	128	128	130	130	121	113	113
2200						176	141	141	144	144	134	125	125
2400						193	155	155	157	157	146	137	137
2600						209	168	168	170	170	159	149	149
2800									194	194	171	161	161

钢丝绳芯输送带主要技术参数（德国DIN22131 标准）

型号	ST 1000	ST 1250	ST 1600	ST 2000	ST 2500	ST 3150	ST 3500	ST 4000	ST 4500	ST 5000	ST 5400
最低拉伸强度，N/mm	1000	1250	1600	2000	2500	3150	3500	4000	4500	5000	5400
钢丝绳直径d（最大）	4.1	4.9	5.6	5.6	7.2	8.1	8.6	8.9	9.7	10.9	11.3
绳距mm ±0.5	12	14	15	12	15	15	15	15	16	17	17
覆盖胶厚度（最小）	4	4	4	4	5	5.5	6.5	7	7.5	8
宽度规格 mm	钢丝绳根数
500±5	39	34
650±7	51	44
800±8	64	55	50	64
1000±10	81	69	64	81	64	64	64	64	59	55	55
1200±10	97	84	77	97	77	77	77	77	71	66	66
1400±12	114	98	90	114	90	90	90	90	84	78	78
1600±12	131	112	104	131	104	104	104	104	96	90	90
1800±14	147	127	117	147	117	117	117	117	109	102	102
2000±14	164	141	130	164	130	130	130	130	121	113	113
2200±15	181	155	144	181	144	144	144	144	134	125	125
2400±15	197	169	157	197	157	157	157	157	146	137	137
2600±15	214	184	170	214	170	170	170	170	159	149	149
2800±15	231	198	170	214	170	170	170	170	159	149	149
3000±15	247	212	197	247	197	197	197	197	184	172	172
3200±15	264	227	210	264	210	210	210	210	196	184	184
