管状式输送带

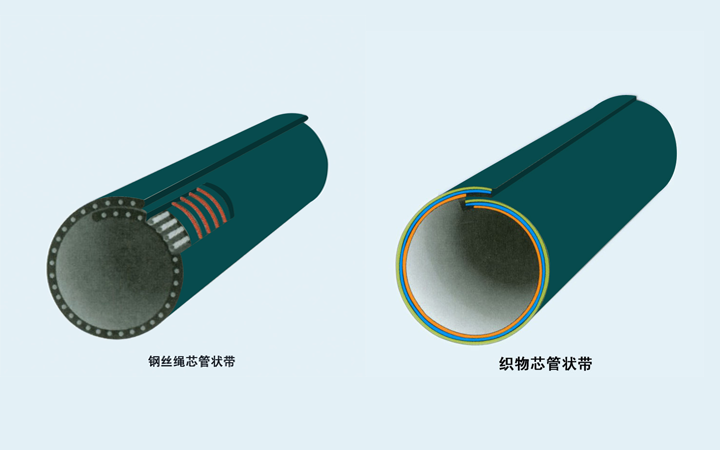

一、结构：管状输送带芯体以高强力帆布或钢丝绳为骨架，配以高强度高耐磨优质胶料为上下覆盖层，工作时胶带由平面渐变U形,最后卷成管状以实行封闭式输送。
二、用途：广泛应用于冶金、电力、化工、港口、码头、建材、煤炭、矿山、粮食等行业散状物料的密闭输送。具有耐磨、耐热、耐寒、耐化学腐蚀、阻燃、抗静电等多种类型。
三、特点：
1、为使胶带运行时呈圆管状，管状带本身具有适当的横向刚性，可保证良好的管状保持性和密封性；
2、带体具有良好的弹性和纵向柔韧性，使带子能反复、长期的经受剧烈的弯曲和收缩；
3、采用管状输送带运输，物料被包裹在胶带里，增大了物料与胶带的接触面积和物料的内摩擦角，从而可提高输送机输送物料的倾角。普通带是输送机的倾角仅为22°，而管状输送机的倾角可达30°以上，输送机倾角增大，可缩短输送机的水平距离，节省投资。
4、管状带输送物料，在卸料后的回程段也可输送物料，即双向运料。这是普通输送带无法做到的。由于反程也呈管状，不会洒落物料，因此全系统无污染，不须清扫费用。

主要特点

管径 mm	100	150	200	250	300	350	400	500	600	700	850
带宽mm	400	600	780	1000	1100	1300	1530	1900	2250	2650	3150
断面积 m2	0.008	0.018	0.031	0.053	0.064	0.09	1.147	0.21	0.291	0.379	0.544
最大块度 mm	30	30-50	50-70	70-90	90-100	100-120	120-150	150-200	200-250	250-300	300-400

织物芯管状带标记

Q/02 QXL070	100	1000	NN	4	800	4+2+2	18
标准代号	长度m	宽度mm	带芯材质	带芯层数	纵向全厚度拉伸强度mm	上下覆盖胶及过渡层厚度mm	覆盖层性能Mpa

钢丝绳芯管状带标记

Q/02 QXL069	1000	ST	800	5+5	M
标准代号	宽度mm	带芯材质代号	纵向全厚度拉伸强度	上下覆盖胶厚度mm	覆盖层性能等级代号
